Intotdeauna pentru producatorii structurilor de otel, fiabilitatea echipamentelor este una dintre principalele cerinte. Pentru a indeplini acest deziderat echipamentele trebuie sa fie robuste. TransSteel a fost creat pentru a fi un partener solid si fiabil, care iese in evidenta prin design-ul sau inteligent, usurinta in programare si prin programele de sudare.

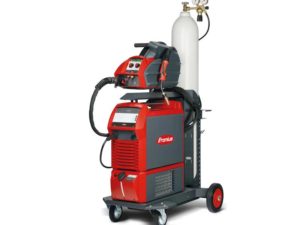

TransSteel 3500/5000 este echipat cu programator digital, care contine programe de sudare elaborate de specialistii Fronius, fiind pregatit, disponibil si capabil sa ofere performanta exceptionala la sudarea otelurilor.
Prin controlul digital al procesului de sudare, TransSteel asigura 100% reproductibilitate a parametrilor de sudare. Ca lider de piata in domeniul surselor de sudare digitale, numele Fronius este sinonim cu performanta in sudura, oferind un arc electric extrem de stabil. Mai mult de atat, faptul ca parametrii de sudare pot fi setati si salvati atat de usor, asigura precizie intregului proces de sudare.

Domenii de utilizare

  • Constructii de masini si echipamente
  • Structuri sudate
  • Constructia de containere si hale
  • Constructii metalice si de structuri de sustinere
  • Constructia de material rulant

Descriere produs

  • Operare sinergica pentru parametrii optimi de sudare. Se selecteaza doar materialul si grosimea tablei si programele de sudare controleaza automat procesul de sudare;
  • Conexiune LocalNet (conexiune standard pentru control la distanta/telecomanda);
  • Conexiune pentru gazul de protectie;
  • Comutator pentru pornirea si oprirea sursei de sudare;
  • Cablu de alimentare;
  • Filtru de aer;
  • Sursa poate fi alimentata de la un generator mobil, inclusiv pe santierele de constructii;
  • Functionare in 2 tacte (timpi);
  • Functionare in 4 tacte (timpi);
  • Functie HotStart – asigura amorsarea usoara a electrozilor inveliti celulozici si rutilici (la sudarea MMA – cu electrozi inveliti);
  • Functie Anti-Stick – în cazul unui scurtcircuit (lipirii electrodului la sudarea MMA), in vederea protejarii sursei, arcul electric este deconectat dupa 1,5 secunde;

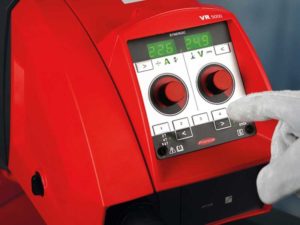

  • Panoul de control / programare ofera acces simplu la comenzile de baza si functiile suplimentare;

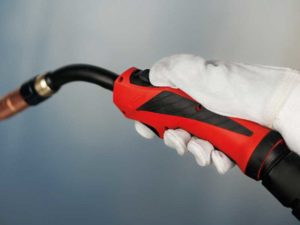

  • Cupla FSC (Fronius System Connector) pentru pistoletul de sudare;

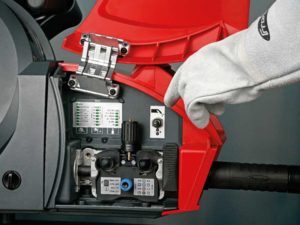

  • Suportul bobinei de sarma are inclus si sistem de franare. Se poate monta bobina de sarma cu diametrul de 300 mm si greutate maxima de 19kg.

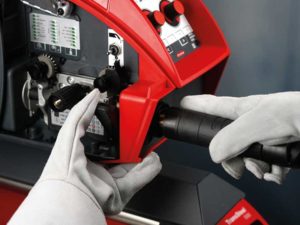

  • 4 role de antrenare a sarmei;
  • Marcaje de siguranta: S, CE;
  • Instalatie de racire cu lichid a pistoletului (optiune);
  • Carucior cu suport pentru butelia de gaz;
  • Certificat de conformitate EN 1090;
  • Functie Easy Job. Aceasta permite salvarea si apelarea a pana la 5 programe personalizate;
  • Protectie la supraincalzire.

Procedee de sudare

  • MIG/MAG
  • MMA – Sudare cu electrod invelit

Materiale de baza

  • Oteluri
CaracteristicaTST 3500TST 5000
Tensiune de alimentare (U1) -10/+10 %3 x 400 V3 x 400 V
Frecventa tensiunii la alimentare50/60 Hz50/60 Hz
Siguranta fuzibila la retea35A lenta35A lenta
Curent continuu primar D.A. (1) = 100%17 – 15 A28 – 24 A
Putere continua primara11.5 kVA18.5 kVA
Cos Phi0.990.99
Randament90% la 250 A91% la 360 A
Domeniul curentului de sudare10 – 350 A10 – 500 A
Curent de sudare la 10min/40°C350 A la D.A.(1) 40%
300 A la D.A.(1) 60%
250 A la D.A.(1) 100%
500 A la D.A.(1) 40%
420 A la D.A.(1) 60%
360 A la D.A.(1) 100%
Tensiunea de mers în gol 49 / 60 V54 / 57 / 65 V
Tensiune de sudare14.5 – 38.4 V14.5 – 39.5 V
Clasa de protectie IP23IP23
Dimensiuni747 x 300 x 497 mm747 x 300 x 497 mm
Greutate28.2 Kg32.5 kg

(1) – D.A. – durata activa

Conceptul tehnologic

„Steel Transfer Technology” seminifica faptul ca sursele TransSteel vin cu un pachet complex de cunostinte dezvoltat de specialistii Fronius pentru oricare din aplicatiile pe otel,si anume:

  • Steel – aceasta caracteristica universala este ideala pentru a seta instalatia si acopera mare parte din aplicatiile pe otel.
  • SteelRoot cu aceasta caracteristica se obtine un arc electric prin scurtcircuitare (Short-arc), moale si stabil ce pastreaza baia de sudura intr-o stare mai vascoasa, usor de contolat si modelat. Rezultatul este un cordon perfect al stratului de radacina cu o caracteristica exceptionala de acoperire a rostului (gap bridgeability) – aceste argumente conving orice sudor.
  • SteelDynamic – aceasta denumire este data unei caracteristici ce genereaza un arc electric concentrat, ce asigura o patrundere profunda si o viteza crescuta de sudare.
